Wykorzystaj zalety kompaktowej kombinacji potężnych spiralnych urządzeń przekładni i silników prądu przemiennego.
Nasze helikalne przekładnie z serii R .. dr. Wyróżniają się z drobno stopniowymi wskaźnikami i różnorodnością.

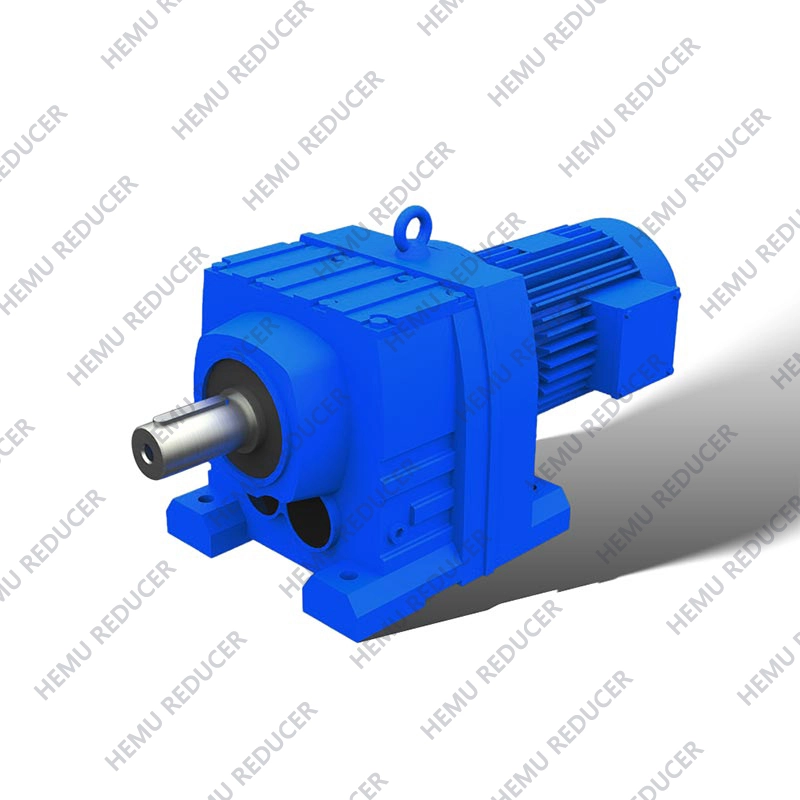

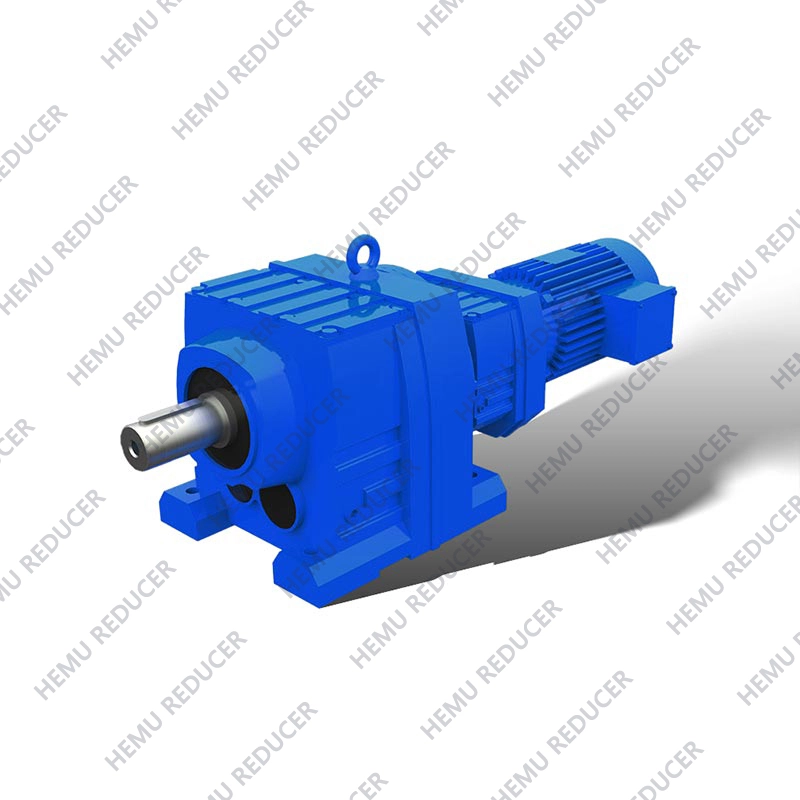

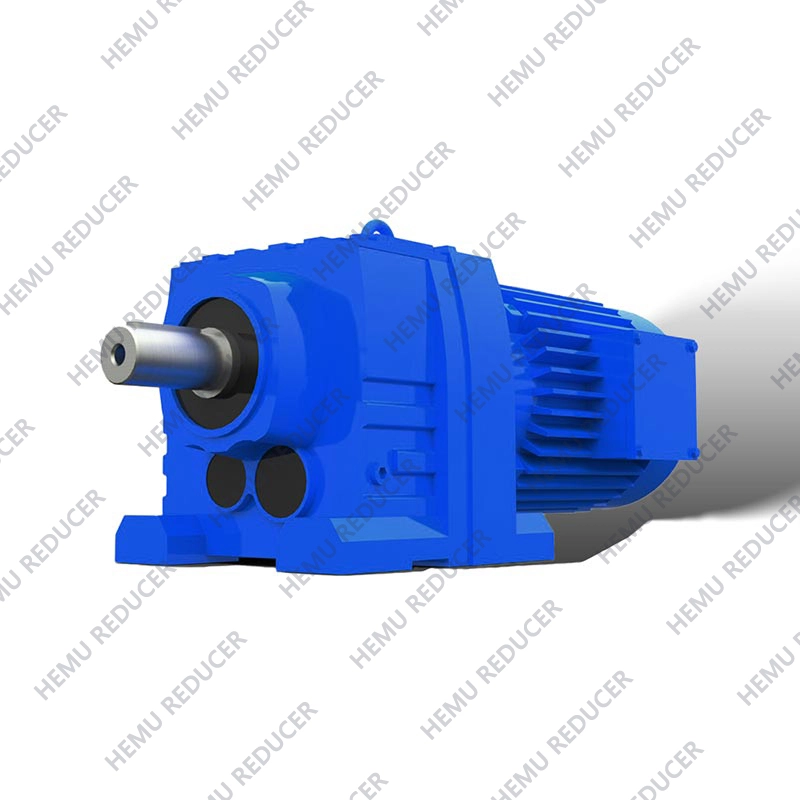

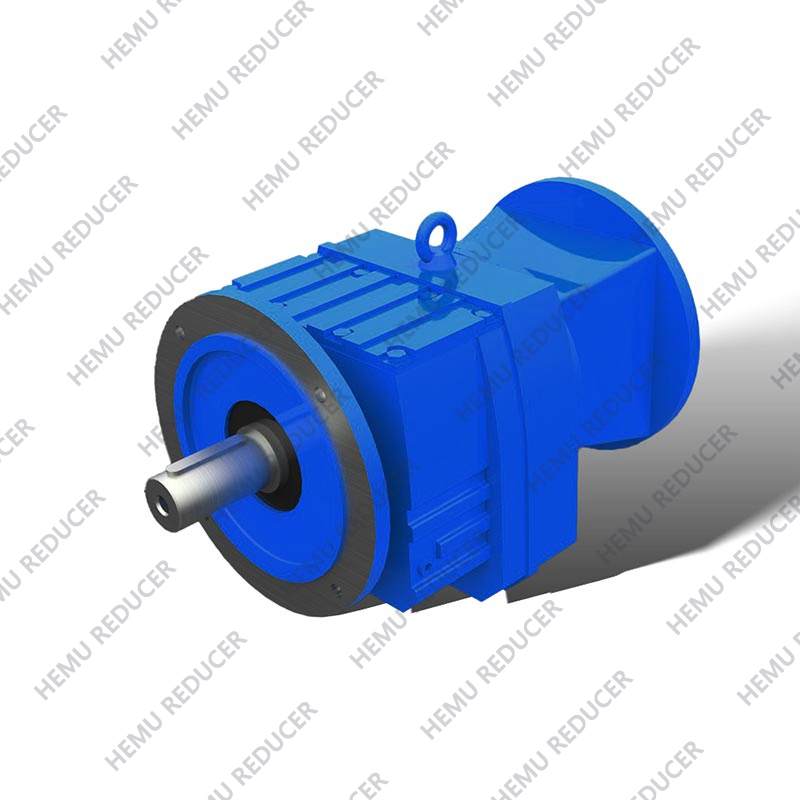

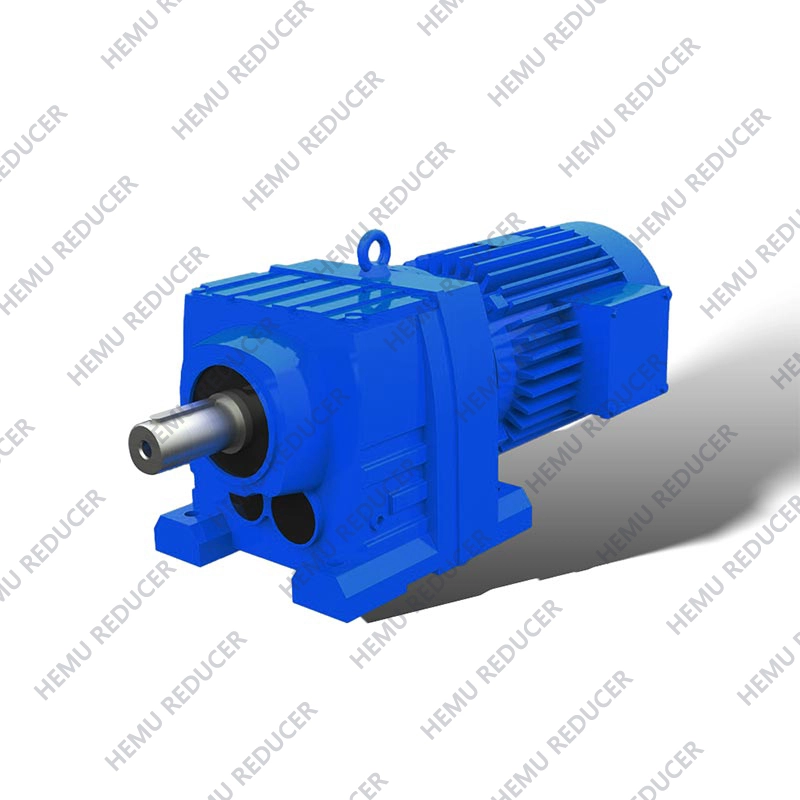

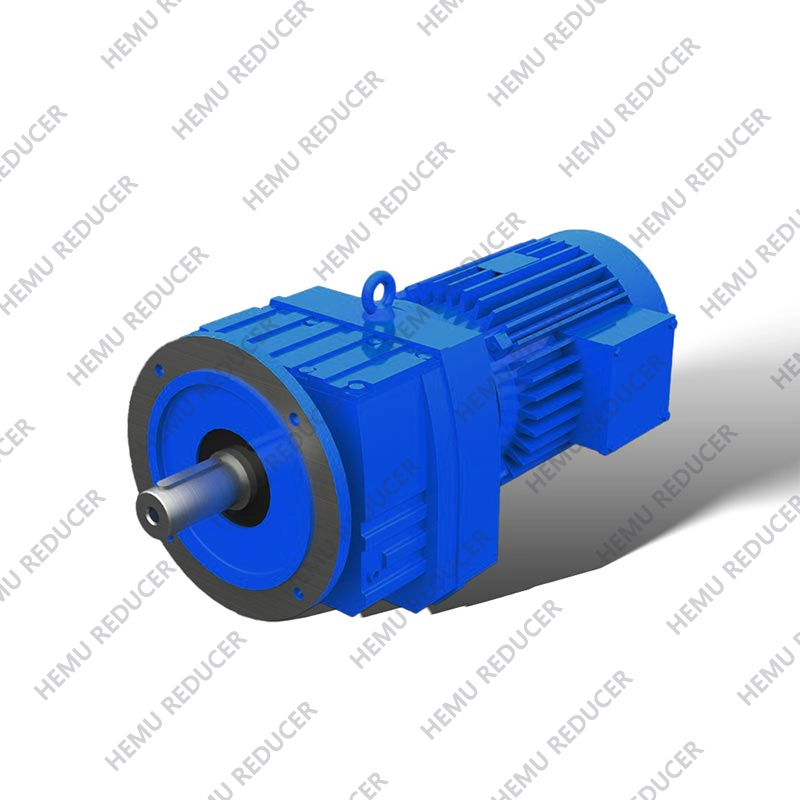

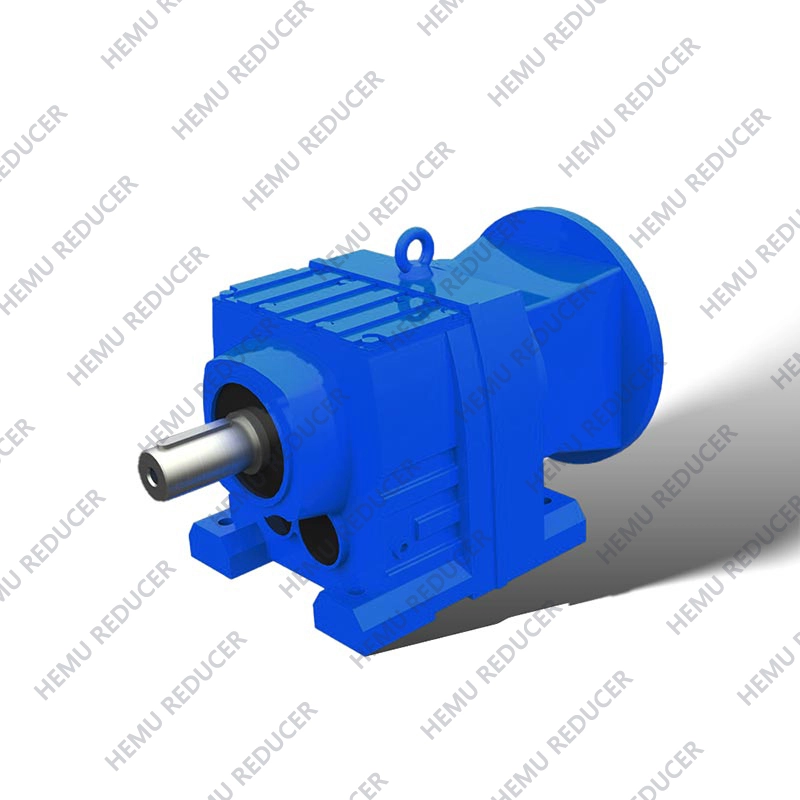

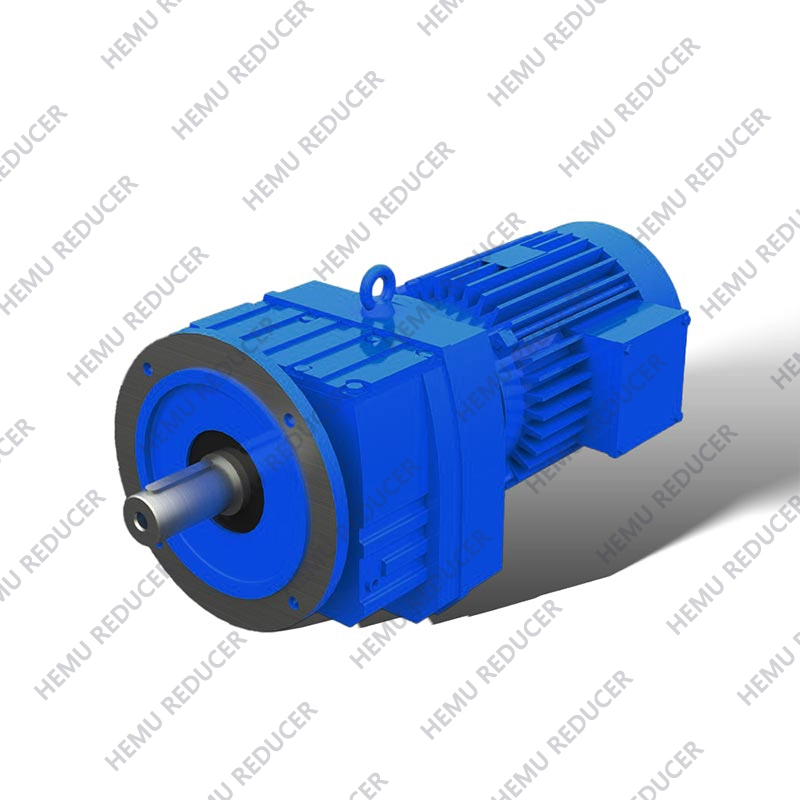

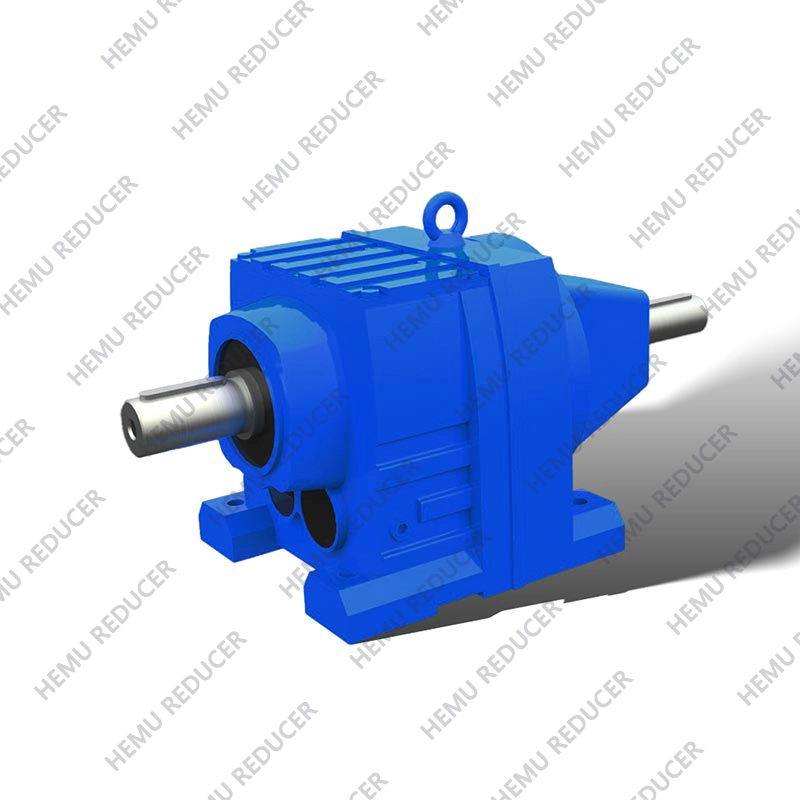

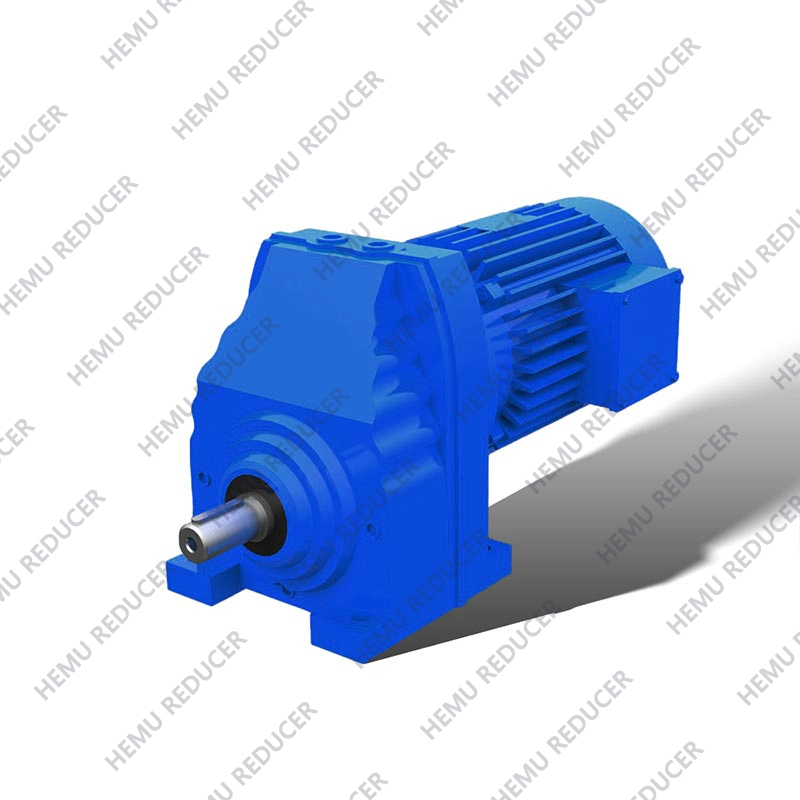

Projekt silnika sprzętu spiralnego serii HR:Helikalne koła zębate oferują wyższą wydajność transmisji i niższy hałas w porównaniu z biegami ostrogi, dzięki czemu są odpowiednie do szybkich, wytrzymałych scenariuszy aplikacji.
Kompaktowa struktura:Silnik spiralny z serii HR jest zwykle kompaktowo zaprojektowany w celu oszczędzania miejsca instalacyjnego, odpowiedniego do zastosowań ograniczonych kosmicznych.
Wysoka sztywność:Silnik spiralny serii HR jest wykonany z materiałów o wysokiej wytrzymałości o wysokiej sztywności i trwałości, zdolnych do wytrzymania dużych obciążeń promieniowych i osiowych.
1. Wysoka konstrukcja modułowa
2. Wysokość obciążenia, stabilne transmisja i niski poziom hałasu.
3. Wykazanie, szeroki zakres zastosowań branżowych.
4. Wysoka wydajność i zaoszczędzanie mocy.
5. kosztować i niskie konserwację.
1. Harbor i wysyłka
2. Hoist i transport
3. moc elektryczna
4. Minowanie
5. Zachowanie i budowa
6. Przemysł papierniczy i lekki
7. Chemiczna ochrona przemysłu i ochrony środowiska. ETC.
| Materiał mieszkaniowy | Żelazie żeliwo/żelazo plastyczne |
| Twardość mieszkań | HBS190-240 |
| Materiał z biegiem | 20crmnti aluminiowa stal |
| Twardość powierzchniowa biegów | HRC58 ° ~ 62 ° |
| Twardość rdzenia biegów | HRC33 ~ 40 |
| Materiał wału wejściowego / wyjściowego | 42CRMO STAL STALOWA |
| Twardość wału wejściowego / wyjściowego | HRC25 ~ 30 |
| Precyzja obróbki biegów | Dokładne szlifowanie, klasa 6 ~ 5 |
| Olej smarowy | GB L-CKC220-460, Shell OMALA220-460 |
| Obróbka cieplna | Temperowanie, cementowanie, hartowanie itp. |
| Efektywność | 94% ~ 96% (zależy od etapu transmisji) |
| Hałas (maks.) | 60 ~ 68dB |
| Temp. Rise (Max) | 40 ° C. |
| Temp. Rise (olej) (maks.) | 50 ° C. |
| Wibracja | ≤20 µm |
| Reakcja | ≤20Arcmin |
| Marka łożysk | China Top łożyska marki, HRB/LYC/ZWZ/C & U. Lub inne marki, SKF, FAG, INA, NSK. |
| Marka pieczęci naftowej | Nak --- Tajwan lub inne proszone marki |
| Rozmiar | Wał stały dia. (MM) |
Wysokość środka (MM) |
Wyjściowy kołnierz Dia. (MM) |
Moc (KW) |
Stosunek | Dopuszczalny moment obrotowy (N. M) |
Waga (KG) |
| 17 | Φ20k6 | 75 | Φ120/140 | 0,18-0,75 | 3.83-74.84 | 85 | 4 |
| 27 | Φ25K6 | 90 | Φ120/140 | 0,18-3.00 | 3.37-135.09 | 130 | 5.5 |
| 37 | Φ25K6 | 90 | Φ160/200 | 0,18-3.00 | 3.33-134.82 | 200 | 8.5 |
| 47 | Φ30k6 | 115 | Φ160/200 | 0,18-5,50 | 3.83-176.88 | 300 | 10 |
| 57 | Φ35k6 | 115 | Φ200/250 | 0,18-7,50 | 4.39-186.89 | 450 | 18 |
| 67 | Φ35k6 | 130 | Φ200/250 | 0,18-7,50 | 4.29-199.81 | 600 | 25 |
| 77 | Φ40K6 | 140 | Φ250/300 | 0,18-11.00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50k6 | 180 | Φ300/350 | 0,55-22.00 | 5.36-246.54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350/450 | 0,55-30.00 | 4.49-289.74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350/450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
| 137 | Φ90m6 | 315 | Φ450/550 | 5.50-55.00 | 5.15-222.60 | 8000 | 220 |
| 147 | Φ110m6 | 335 | Φ450/550 | 11.00-90.00 | 5.0-16.31 | 13000 | 400 |
| 167 | Φ120m6 | 425 | Φ550/660 | 11.00-160.00 | 10.24-229.71 | 18000 | 700 |
